IHG型立式管道化工泵（單級單吸不銹鋼管道離心泵），為ISG型管道泵的派生產品，過流部件采用不銹鋼材質（普通不銹鋼、304、316、316L)。



產品用途
供輸送不含固體顆?；蛭⒘抗腆w顆粒(磨料)的化工原料，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃到120℃。



產品特點
1、泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，占地面積小，建筑投入較低，如加上防護罩（或配套戶外電機）則可置于戶外使用。
2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊簡潔。
3、軸封采用機械密封。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據流量需要，采用并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。



工作條件
1、吸入壓力<1.0MPa，如進口壓力過大，訂貨時要說明。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度<0.2mm；如使用介質帶有細小顆粒，請在訂貨時說明，以便我公司采用相對耐磨的機械密封。

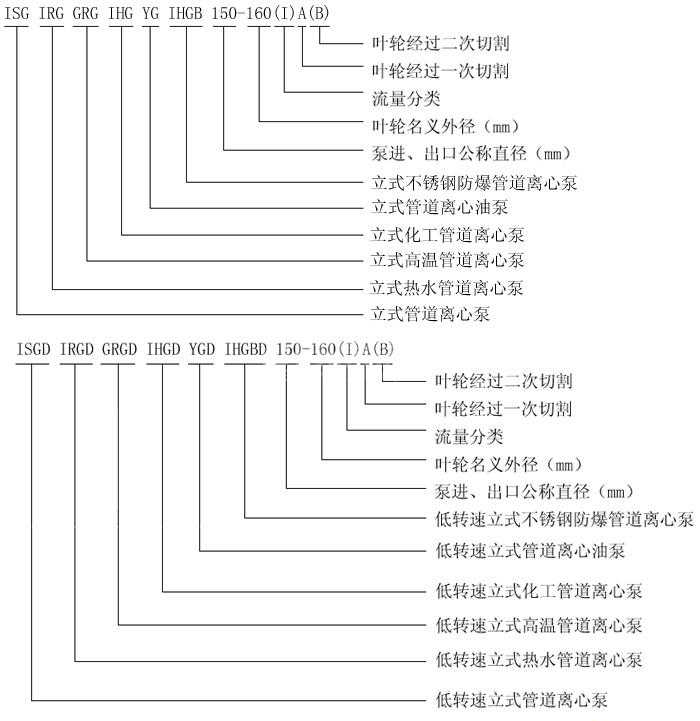

型號意義
例如IHG80-160(I) A和IHG80-160(I) B
IHG-單級單吸管道化工離心泵
80-泵進出口徑DN80
160-葉輪名義外徑mm
A/B-葉輪切割標志
(I)-擴流標志，大流量型



IHG型立式管道化工泵（單級單吸不銹鋼管道離心泵）規格型號參數表
